Горелка TBG 120 ME технические характеристики и цена
Горелка TBG 120 ME
Модель: Baltur TBG 120 ME
Тип: Газовая
Описание типа: Прогрессивно-двухступенчатая/модуляционная
Мощность мин. 240 кВт
Мощность макс. 1200 кВт
Тип: Газовая
Описание типа: Прогрессивно-двухступенчатая/модуляционная
Мощность мин. 240 кВт
Мощность макс. 1200 кВт
- Двухступенчатая прогрессивная с плавной регулировкой мощности по стандарту EN 676.
- Регулировка газа посредством электронного блока управления через дроссельную заслонку с сервоприводом.
- Диапазон модуляции: 1:5.
- Class 2 выбросов NOx и CO согласно Европейскому нормативу EN676.
- Наиболее полное сжигание топлива при регулировке соотношения воздух/топливо.
- Сопловую сборку можно снять, не снимая горелки с котла.
- Высокоэффективный вентилятор, низкое электропотребление, низкий шум.
- Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания.
- Фланец с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла.
- Воздухозаборник с воздушной заслонкой. Регулировка расхода воздуха посредством электронного сервопривода.
- Полное закрытие воздушной заслонки при выключении горелки, во избежание тепловых потерь.
- Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия воздушной заслонки.
- Использован материал снижающий шум вентилятора.
- Газовая рампа оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром. (отдельный код заказа).
- Штекеры горелка/рампа с защитой от неправильного подключения.
- Семиполюсный штекер для подключения электропитания и термостата.
- Четырехполюсный штекер для управления второй ступенью горелки или подключения электронного регулятора мощности.
- Подсоединение газовой рампы: сверху/снизу.
- Ионизационный контроль пламени с разъемом для подключения микроамперметра.
- Панель управления с дисплеем отображающим рабочий режими кнопками регулировки горелки.
- Класс электрозащиты: IP40.
- Корпус пульта управления из алюминиевого литья с классом электробезопасности IP55.

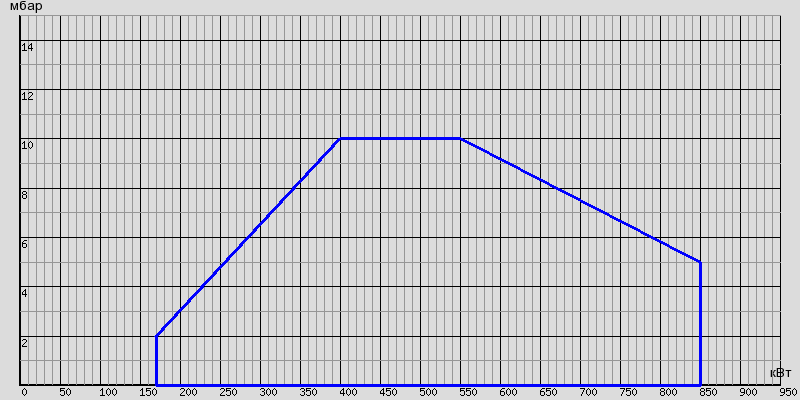

Диаграмма мощности:

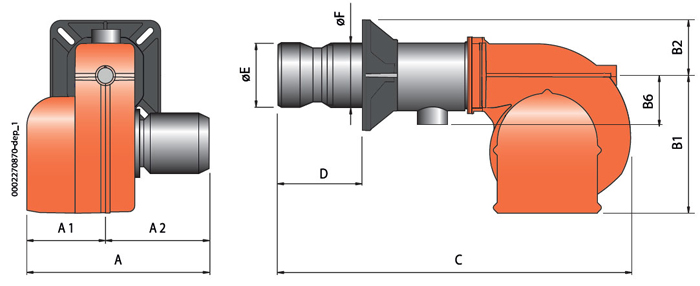

Габаритные и присоединительные размеры
| Модель | TBG 120 ME |
|---|---|
| A, мм | 610 |
| A1, мм | 240 |
| A2, мм | 370 |
| B, мм | |
| B1, мм | 380 |
| B5, мм | |
| B6, мм | 200 |
| C, мм | 1315 |
| D, мм | 200-450 |
| E, мм | 224 |
| F, мм | 219 |
| R, мм | |
| Размеры упаковки LxPxH, мм | 1070x800x700 |
| Вес, кг | 87 |
Фланец горелки
| Модель | TBG 120 ME |
|---|---|
| I, мм | 320 |
| I1, мм | 320 |
| L, мм | 280-370 |
| M, мм | 4/М12 |
| N, мм | 235 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
4-ёх и 7-ми полярные штекеры, комплект крепления горелки к котлу (фланец, прокладка).
Опции
| Код | Описание |
| 97980053 | Звукоизоляционный кожух |
| 98000059 | Электронный регулятор мощности LCM 100 |
| 98000023 | Комплект модуляции температуры 0°С-130°С, PT 1000, длина зонда 85 мм, R1/2" |
| 98000021 | Комплект модуляции температуры 0°С-500°С, PT 1000, длина зонда 200 мм, G1/2" |
| 98000045 | Модуляционный комплект. Давление пара 0 ÷ 1 бар, 4-20 мА, G1/2" |
| 98000046 | Модуляционный комплект. Давление пара 0 ÷ 10 бар, 4-20 мА, G1/2" |
| 98000047 | Модуляционный комплект. Давление пара 0 ÷ 16 бар, 4-20 мА, G1/2" |
| 98000048 | Модуляционный комплект. Давление пара 0 ÷ 25 бар, 4-20 мА, G1/2" |
| 98000049 | Модуляционный комплект. Давление пара 0 ÷ 40 бар, 4-20 мА, G1/2" |
